Hier stelle ich die Schaltung und evtl. Aufbau eines kleinen Selbstbau - Battlemixer mit Crossfader vor.
Ist allerdings ein etwas älteres Projekt und recht spärlich dokumentiert... habe ich fuer meinen Kumpel "AGE IL MAR" gebaut.


BMX #1

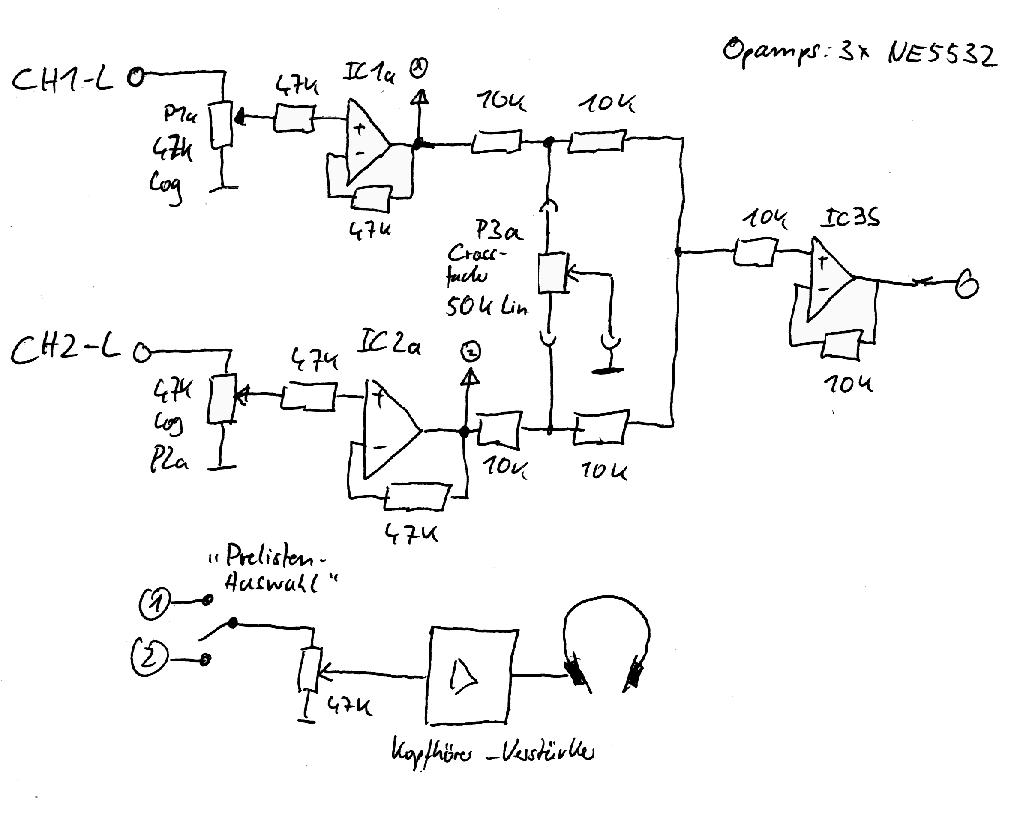

(Block)-Schaltplan 2-Kanal-Mischpult mit Crossfader (Klicken für Großbild)

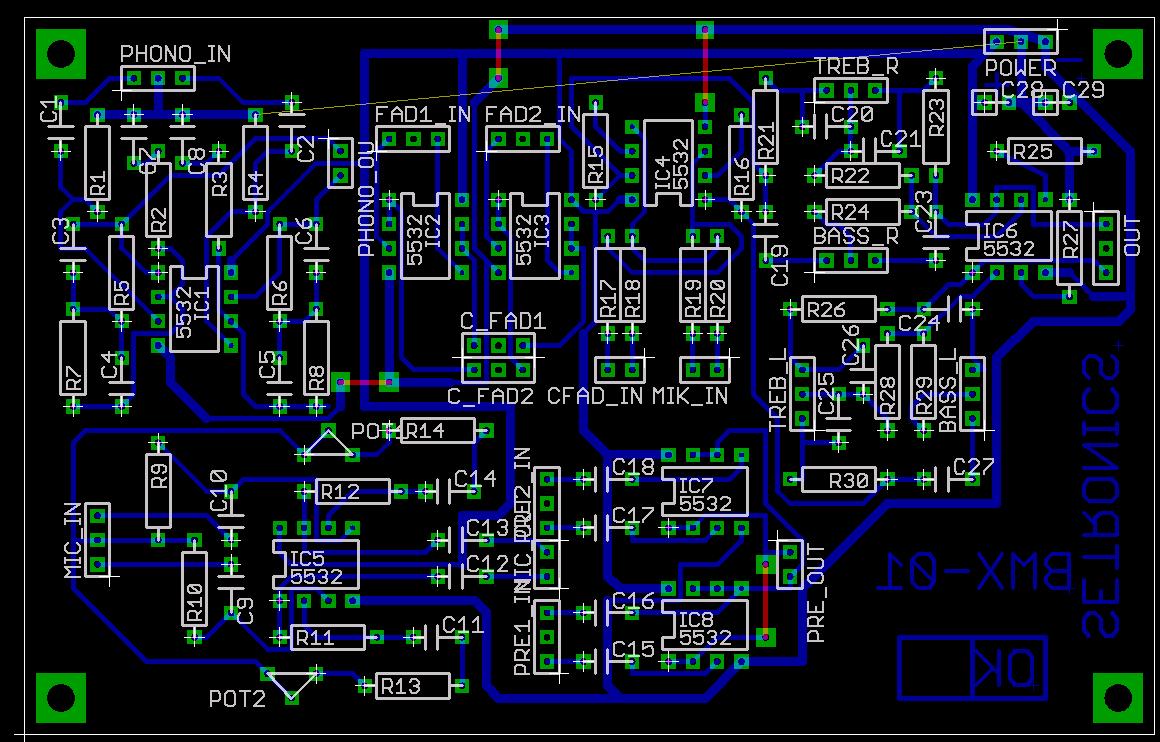

Das Eagle-Layout mit RIAA-Entzerrer und Klangsteller(Klicken für Großbild)



Features:

  • Crossfader zum Überblenden zwischen zwei Tonquellen
  • Zwei Kanalfader für Mischpultbetrieb und Einstellung des Kanalpegels
  • Umschaltbarer Kopfhörer-Prelisten-Ausgang
  • Integrierte Spannungsversorgung


Die Board-Datei als ZIP


Stückliste (zum Schaltpan):

IC 1-3:          NE5532 (Low Noise Dual Opamp)
IC 4:            78L12 (Spannungsregler 12V, 100mA)
IC 5:            79L12 (Spannungsregler -12V, 100mA)
P1, P2:          Schiebepotis 47k log (als Kanalfader)
P3:              Crossfader-Poti 50k lin (z.B. von Vestax)
GL 1,2:          Brückengleichrichter B80C100
Widerstaende:    7x220R
                 2x4k7
Kondensatoren:   2x470uF, 25V
                 2x10uF, 25V
sonstiges:       Transformator 2x15V, 5VA (z.B. EL...)
                 1xStereo-Kopfhörerverstärker-Bausatz
                 Gehäuse oder Montageplatte
                 3xChinchbuchsen rot
                 3xChinchbuchsen weiss
                 1xStereo-Klinkenbuchse 6,5mm
                 Netzkabel

SMX #1 Retrospektive

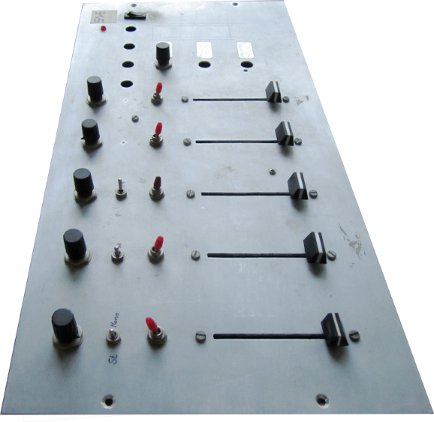

Hier noch mein allererstes Mischpult

Features:

  • 5 Quellen jeweils mit Lautstaerke-Voreinstellung
  • Prelisten fuer alle Quellen - auch gemischt
  • 2 Quellen Umschaltbar Line/Magnetsystem
  • Kopfhoerer-Ausgang

Immerhin 8 OpAmps habe ich da verbraten + Kopfhoererverstaerker. Hat viel mitgemacht: Abistreich, Parties, Mixtapes etc....

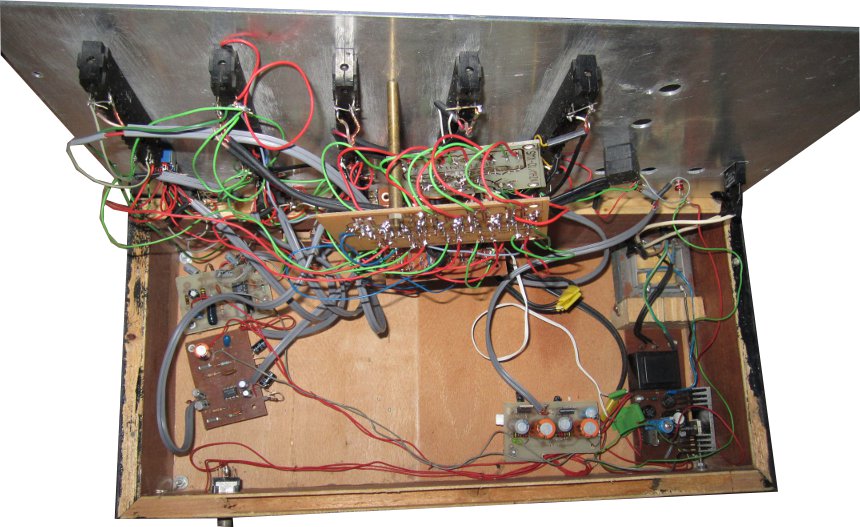

Von innen allerdings nur was für Eingeweihte... ;-)
